咨询热线：0898-66551961 13707528758王伟咨询热线：0898-66551961 13707528758王伟
防腐钢管是指经过防腐工艺加工处理，可有效防止或减缓在运输与使用过程中发生化学或电化学反应发生腐蚀现象的钢制管道。根据我国统计数据，每年国内的钢管腐蚀直接经济损失2800多亿。
当前全球每年因钢管腐蚀损失高达5000亿美元。防腐钢管可有效地防止或减缓腐蚀延长钢管的使用寿命，降低钢管运行成本。
（1）无缝钢管的制造工艺可以分为：热轧（挤压）、冷轧（拔）、热扩钢管这基本的几类。
（2）焊管按照制造工艺可以分为：直缝焊接钢管、螺旋焊接钢管、板卷对接焊钢管、焊管热扩钢管。
钢管按形状可以分为：圆管、方形管、矩形管、八角形、六角形、D形、五角形等异形钢管、 复杂断面钢管，双凹型钢管，五瓣梅花形钢管，圆锥形钢管，波纹形钢管，瓜子形钢管，双凸形钢管等。
钢管按用途可分为：管道用钢管、热工设备用钢管、机械工业用钢管、石油、地质钻探用钢管，容器钢管、化学工业用钢管、特殊用途钢管等。
一、组成
由脂肪族聚氨酯预聚物与环氧树脂、优质颜料、助剂、溶剂组成。专用于食品、饮用水等所接触的设备、输配水管道、饮水舱表面的防腐。
二、性能
该漆为接技型型互空网络聚合物，在常温下引发聚合，两网络能互相取长补短，产生协作效应，涂膜无毒性，高固体、低粘度，是一种强附着、高强度、耐冲磨、耐水解、耐腐蚀和耐水、耐候性非常优良的新型防腐涂料，且对钢结构表面的除锈要求不高，使用温度可在-20～120℃范围内。
三、技术指标：
1、干燥时间：表干30min 实干6-24h
2、柔韧性：1mm
3、耐冲击性：50cm
4、附着力：1级
四、施工及贮存：
（1）涂装前须将基铁表面处理Sa2.5级，施工中严禁带入水份、灰尘、油污以保证涂刷质量。
（2）涂料配比为：甲组分（基料）、乙组分（固化剂）=9kg漆:1kg固化剂（或按我厂告知的比例配比施工）。
（3）施工配比方法为：将甲组分大口打开，将乙组分加入甲组分内，充分搅拌均匀。熟化30分钟，即可进行涂装。
（4）此材料要求随配随用，配比后的涂料须在六小时之内用完。未配完的材料要密封保存。
（5）阴雨天或相对湿度大于75%时应停止施工。对于腐蚀介质严重的部位，建议多道涂刷。
（6）产品应存放在阴凉干燥处，防止日光直接照射，隔绝火源，远离热源。
（7）贮存期为十二个月，期满后应检验各项技术指标，如达到指标要求，可继续使用。
熔结环氧粉末又称热固性环氧树脂重防腐粉末，是一种以空气为载体进行输送和分散的固体材料，将其施涂于经预热的钢铁制品表面，熔化、流平、固化形成一道均匀的涂层防腐是在高温下形成的重防腐涂层。该涂层具有涂敷操作简便、无污染、涂层抗冲击和抗弯曲性能好、耐温性高等优点。
熔结环氧粉末分类：
1）按使用方法可分为：管道内喷涂用粉、管道外喷涂用粉、管道内外通用粉。管道外喷涂用粉又分为：单层粉、双层粉、三层结构防腐用粉。
2）按用途可分为：石油天然气管道用粉、饮用水管道用粉、消防管道用粉、煤矿抗静电通风管道用粉、化工管道用粉、石油钻杆用粉、管件用粉、船舶管道用粉、高盐水重防腐管道用粉等。
3）按固化条件可分为：快速固化、普通固化两种类型。快速固化粉末的固化条件一般为230℃/0.5~2min，主要用于管道外喷涂或三层防腐结构，由于固化时间短，生产效率高，适合流水线作业；普通固化粉末的固化条件一般为230℃/5min以上，由于固化时间长，涂层流平好，适用于管道内喷涂。
熔结环氧粉末的防腐方法：
主要有：静电喷涂法、热喷涂法、抽吸法、流化床法、滚涂法等。管道内涂敷一般采用摩擦静电喷涂法、抽吸法或热喷涂法；这几种喷涂方法都有一个共同特点，即喷涂之前需要将工件预热到某一温度，使粉末一接触即熔化，余热应该能使涂膜继续流动，进一步流平覆盖整个钢管表面，特别是在钢管表面的凹陷处，以及焊缝两侧，熔融的涂料流入填平，使涂层与钢管紧密结合，最大限度减少孔隙，并在规定时间内固化，最后用水冷却终止固化过程。

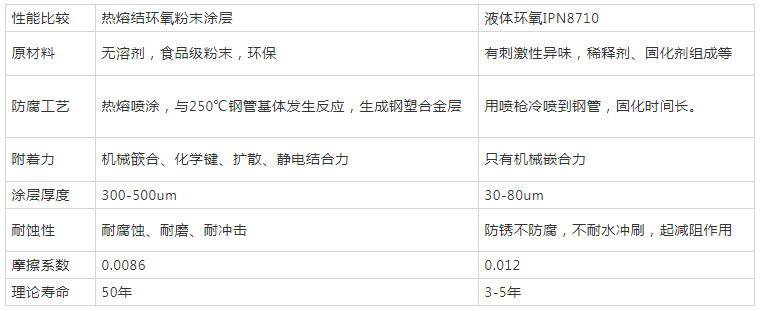

内壁防腐性能比较如下：
一、3PE防腐
管道三层PE防腐结构：第一层环氧粉末（FBE>100um），第二层胶粘剂（AD）170～250um,第三层聚乙烯（PE）2.5～3.7mm。三种材料融为一体，并与钢管牢固结合形成优良的防腐层。
管径范围Φ60～Φ1420
二、2PE防腐钢管
管道二层PE防腐结构,第一层胶粘剂（AD），第二层聚乙烯（PE），二种材料融为一体，各层厚度同三层PE相同
标准：SY/T0413-2002 埋地钢制管道聚乙烯防腐层技术标准
GB/T23257-2009 埋地钢制管道聚乙烯防腐层技术标准
三、单PE防腐钢管
单层PE防腐钢管是采用淋涂工艺（又称幕帘法），将中频加热后的钢管进行旋转，钢管顶层是装有聚乙烯粉末的容器，通过淋涂撒在钢管外壁表面形成聚乙烯涂层。执行标准CJ/T120-2008给水涂塑复合钢管。

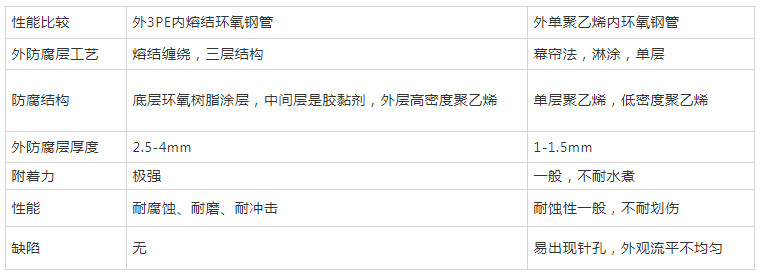

四、外3PE防腐与外单PE防腐性能比较
一、组成：
该产品是由环氧树脂、煤焦油沥青、防锈颜料、助剂、改性胺配制而成。产品具有干燥迅速，附着力好、柔韧性好，双组分包装、施工方便。具有耐酸、耐碱、耐盐、耐水、耐油等特点。
二、特性及用途：
该漆综合了环氧树脂的机械强度高、粘接力大、耐化学介质浸蚀和沥青的耐水、抗微生物、抗植物根系的特点，是一种高性能的防腐绝缘涂料，该产品有良好的耐化学药品性、耐水性。
适用于输油、输气、输水管道，自来水、煤气、管道、炼油厂、化工厂、污水处理厂的设备和管道的防腐，亦可作为海洋石油钻井平台及船舶水下部的防腐及矿山、井下设备的防腐。
高密度聚乙烯外套防腐结构：在钢管外表面包裹高密度聚乙烯材料制成，具有极高的机械强度和优良的耐腐蚀性能，可以保护钢管在运输、安装及使用过程中避免因外界因素而造成的破坏。制造外套管应添加抗氧剂、紫外线稳定剂和炭黑等。聚乙烯外套管易老化，如露天存放宜用篷布等物遮盖，堆放处应远离高热源和火源，制成防腐钢管后，禁止暴晒、骤冷，否则聚乙烯外套管易开裂，影响产品性能和使用寿命。
环氧粉末一直是采用静电喷涂工艺涂敷。由于环氧粉末浸塑工艺受附着力问题困扰，环氧粉末的浸塑始终没能推广。当前来随着三椰环氧粉末浸塑专用磷化液开发成功，首次攻克了环氧粉末浸塑工艺的附着力难题，开始出现环氧粉末的浸塑这一新兴工艺。
FBE环氧粉末防腐执行SY/T0315—2005《钢质管道单层熔结环氧粉末外涂层技术规范》
2PE/3PE防腐执行GB/T23257-2009《埋地钢质管道聚乙烯外涂层技术标准》
防腐表层除锈标准：钢管外表面喷吵除锈按GB/T8923-2008要求达Sa2 1/2级，钢管表面的锚纹深度在40-100μm。
防腐钢管母材包括螺旋管、直缝管、无缝管等，在我国广泛应用于长距离输水、石油、化工、天然气、热力、污水处理、水源、桥梁、钢结构，海洋输水打桩等管道工程领域。
钢管通过防腐除了提高了钢管的使用寿命外，具体还表现在以下几个方面：
1、结合钢管的机械强度和塑料的耐蚀性于一体；
2、外壁涂层达2.5mm以上，耐划伤、耐磕碰；
3、内壁摩阻系数小，0.0081-0.091，降低能耗；
4、内壁达到国家卫生标准；
5、内壁光滑不易结垢，具有自清洁功能。
